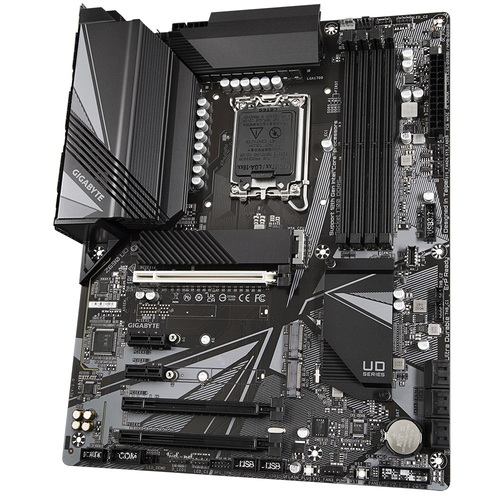

GIGABYTE Z690 UD DDR4 (rev. 1.0)

 Технические характеристики

Производитель



Gigabyte

Модель



Z690 UD

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Extreme Memory Profile (XMP), Optane

Форм-фактор



ATX

Количество слотов памяти



4 x DDR5

Поддерживаемые частоты памяти, МГц



4000, 4800, 5200, 5400, 5600, 5800, 6000

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



6

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



3 x M.2

Интерфейс М2 слота (-ов)



3х PCI Express 4.0 х4

Количество слотов PCI Express



2 слота x1, 3 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



1 х слот PCI-E 5.0 x16, режим работы x16
1 х слот PCI-E 3.0 x16, режим работы x4
1 х слот PCI-E 3.0 x16, режим работы x1

Технология Multi-GPU



AMD CrossFire (2-Way)

Аудиокодек



Realtek ALC897

Количество каналов



8

Видеоразъемы на задней панели



1 x HDMI, 1 x DisplayPort

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x CPU fan header, 1 x water cooling CPU fan header, 3 x system fan headers, 1 x system fan/water cooling pump header, 2 x addressable LED strip headers, 2 x RGB LED strip headers, 1 x front panel header, 1 x front panel audio header, 1 x S/PDIF Out header, 1 x USB Type-C header, with USB 3.2 Gen 1 support, 1 x USB 3.2 Gen 1 header, 2 x USB 2.0/1.1 headers, 1 x serial port header, 2 x Thunderbolt add-in card connectors, 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only), 1 x reset jumper, 1 x Clear CMOS jumper

Коннекторы питания



4-pin, 8-pin, 24-pin

Особенности подсветки



Разъем для подключения LED лент

Прочие разъемы на задней панели



PS/2 комбо, RJ-45 LAN, Line-in, Line-out, Mic-in

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)



4

Количество USB 3.1 Gen 2 (3.2 Gen 2)



1

Количество USB 3.2 Gen 2x2 Type-C



1

Встроенные кнопки



Кнопка перезагрузки на плате, Кнопка Q-Flash Plus на плате

Сетевой контроллер



Realtek 2.5GbE LAN

Сетевые и беспроводные коммуникации



2.5 Gigabit Ethernet (2500 Мбит/с)

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



4 порта USB 2.0 для подключения периферийных устройств
Фирменные радиаторы Thermal Guard для слота М.2
Армированные Ultra Durable SMD колодки PCIe 5.0
Поддержка технологии RGB Fusion 2.0
Силовые компоненты Power Stage (до 60A нагрузки)
6-слойная печатная плата PCIe 5.0 Ready
Высококачественные дроссели и конденсаторы
Кнопка Q-Flash Plus для обновления микрокода BIOS
Усиленные контакты разъема питания

Размер (Ш х В)



30.5 x 24.4 см

Размер упаковки (Ш х В х Г)



33.5 х 27.3 х 8 см

Вес с упаковкой



1.6 кг
