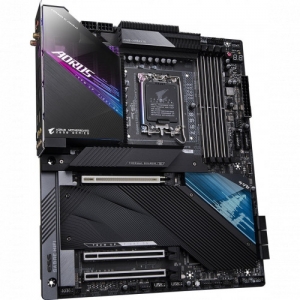

GIGABYTE Z690 AORUS MASTER

 Технические характеристики

Производитель



Gigabyte

Модель



Z690 Aorus Master

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Turbo Boost, Extreme Memory Profile (XMP)

Форм-фактор



E-ATX

Количество слотов памяти



4 x DDR5

Поддерживаемые частоты памяти, МГц



4000, 4800, 5200, 5400, 5600, 5800, 6000, 6200, 6400

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



6

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



5 x M.2

Интерфейс М2 слота (-ов)



1х PCI Express 3.0 х4, 3х PCI Express 4.0 х4, 1х Универсальный (SATA+PCI-E 4.0 х4)

Количество слотов PCI Express



3 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



1 х слот PCI-E 5.0 x16, режим работы x16
2 х слот PCI-E 3.0 x16, режим работы x4

Технология Multi-GPU



AMD CrossFire (2-Way)

Аудиокодек



Realtek ALC1220-VB

Количество каналов



8

Сетевой контроллер



Marvell AQtion AQC113C

Видеоразъемы на задней панели



1 x DisplayPort

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x CPU fan, 1 x water cooling CPU fan, 4 x system fan, 4 x system fan/water cooling pump, 2 x addressable LED strip, 2 x RGB LED strip, 1 x front panel, 1 x front panel audio, 1 x USB Type-C, with USB 3.2 Gen 2x2 support, 2 x USB 3.2 Gen 1, 2 x USB 2.0/1.1, 1 x noise detection, 2 x Thunderbolt add-in card, 1 x Trusted Platform Module (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only), 1 x reset jumper, 1 x Clear CMOS jumper, 2 x temperature sensor

Коннекторы питания



2 x 8-pin, 24-pin

Прочие разъемы на задней панели



RJ-45 LAN, Rear-out, Sub/сenter-out, Line-in, Line-out, Mic-in, Optical S/PDIF-Out, RP-SMA x 2

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)



4

Количество USB 3.1 Gen 2 (3.2 Gen 2)



5

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)



1

Количество USB 3.2 Gen 2x2 Type-C



1

Особенности подсветки



Встроенная подсветка, Разъем для подключения LED лент

Встроенные кнопки



Кнопка включения на плате, Кнопка перезагрузки на плате, Кнопка Clear CMOS на задней панели, Кнопка Q-Flash Plus на задней панели

Сетевые и беспроводные коммуникации



10 Gigabit Ethernet (10000 Мбит/с), Wi-Fi, Bluetooth

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



Цифровой VRM-модуль, 19+1+2 фазы питания
Эксклюзивная система охлаждения в составе радиаторов Direct-Touch Heatpipe II и массива пластин Fins-Array III
Фирменные радиаторы Thermal Guard III для слота М.2
Функция Q-Flash Plus для обновления микрокода BIOS
Функция Smart Fan 6 и встроенные термодатчики, фирменная функция FAN STOP
Удвоенные слои меди на плате
Аудиоконденсаторы WIMA
Поддержка технологии RGB Fusion 2.0, многозональная светодиодная подсветка
Усиленные контакты разъема питания

Размер (Ш х В)



30.5 х 25.9 см

Размер упаковки (Ш х В х Г)



35.3 х 39.8 х 8.2 см

Вес с упаковкой



3.2 кг
