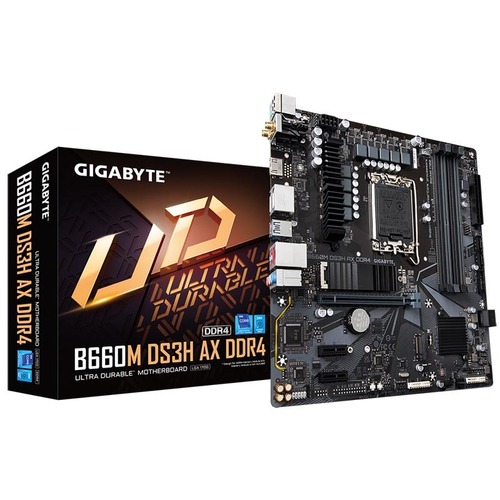

GIGABYTE B660M DS3H AX DDR4 (rev. 1.x)

 Технические характеристики

Производитель



Gigabyte

Модель



B660M DS3H AX DDR4

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel B660

Поддержка технологий Intel



Extreme Memory Profile (XMP), Optane

Форм-фактор



Micro ATX

Количество слотов памяти



4 x DDR4

Поддерживаемые частоты памяти, МГц



2133, 2400, 2666, 2933, 3000, 3200, 3300, 3333, 3400, 3466, 3600, 3666, 3733, 3800, 3866, 4000, 4133, 4266, 4300, 4400, 4500, 4600, 4700, 4800, 4933, 5000, 5133, 5333

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



4

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



2 x M.2

Интерфейс М2 слота (-ов)



2х PCI Express 4.0 х4

Количество слотов PCI Express



2 слота x1, 1 слот x16

Стандарт PCI Express



4.0

Режимы работы слотов PCI Express



1 х слот PCI-E 4.0 x16, режим работы x16

Аудиокодек



Realtek ALC897

Количество каналов



8

Видеоразъемы на задней панели



1 x HDMI, 2 x DisplayPort

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x CPU fan header, 3 x system fan headers, 1 x addressable LED strip header, 1 x RGB LED strip header, 1 x front panel header, 1 x front panel audio header, 1 x USB 3.2 Gen 1 header, 2 x USB 2.0/1.1 headers, 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only), 1 x S/PDIF Out header, 1 x reset jumper, 1 x Clear CMOS jumper

Коннекторы питания



8-pin, 24-pin

Особенности подсветки



Разъем для подключения LED лент

Прочие разъемы на задней панели



PS/2 комбо, RJ-45 LAN, Line-in, Line-out, Mic-in, RP-SMA x 2

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)



3

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)



1

Встроенные кнопки



Кнопка перезагрузки на плате, Кнопка Q-Flash Plus на плате

Сетевой контроллер



Realtek 2.5GbE LAN, Intel Wi-Fi 6 AX201

Сетевые и беспроводные коммуникации



2.5 Gigabit Ethernet (2500 Мбит/с), Wi-Fi, Bluetooth

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



2 порта USB 2.0 для подключения периферийных устройств
Поддержка Bluetooth 5.2
Гибридный цифровой VRM модуль
Цельнометаллические контакты 8-pin разъема питания ЦП
Фирменный радиатор Thermal Guard для слота М.2
Функция Smart Fan 6 и встроенные термодатчики
High-End аудиоконденсаторы
Поддержка технологии RGB Fusion 2.0

Размер (Ш х В)



24.4 х 24.4 см

Размер упаковки (Ш х В х Г)



27.3 x 27 x 7 см

Вес с упаковкой



1.1 кг
