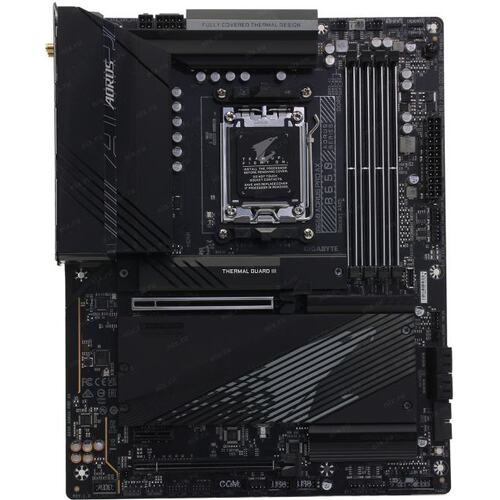

GIGABYTE B650 AORUS PRO AX (rev. 1.x)

Основные характеристики

Производитель GIGABYTE
Серия AORUS Gaming
Модель B650 AORUS PRO AX (rev. 1.x)
Тип оборудования
Игровая материнская плата
Назначение Настольный ПК
Чипсет мат. Платы AMD B650
Гнездо процессора Socket AM5
Формат платы ATX (305 x 244 мм)
Поддержка ОС Windows 11 (только 64 bit),
Windows 10 (только 64 bit)
Поддержка PTT/fTPM Да
Уникальные технологии Gigabyte
M.2 Thermal Guard, Q-Flash Plus,
Smart Fan 6, Solid Pin, Ultra Durable PCIe
Подсветка Fusion RGB LED,
настраиваемая подсветка радиаторов
Поддержка синхронизации RGB подсветки
GIGABYTE RGB
Коннекторы ARGB 5V на плате 2x 3-pin коннектор Addressable RGB
Коннекторы RGB 12V на плате 2x 4-pin коннектор RGB
Поддержка типов процессоров AMD серии
Ryzen 9 7xxx, Ryzen 7 7xxx,
Ryzen 5 7xxx, Ryzen 3 7xxxсовместимые процессоры
Поддержка ядер процессоров Raphael
Поддержка памяти
Тип поддерживаемой памяти DDR5.
Максимальная поддерживаемая пропускная
способность памяти указана в описании процессора
Количество слотов памяти 4
Количество разъемов DDR5
4 (2х канальный контроллер памяти).
Поддерживается Extreme Memory Profile 3.0 (XMP 3.0)
AMD EXtended Profiles for Overclocking (AMD EXPO)
Максимальные поддерживаемые стандарты памяти
PC5-53328 (DDR5 6666 МГц),
Максимальный объем оперативной памяти 128 Гб
Количество разъемов M.2 (NGFF)
3 разъема M Key PCI-E с поддержкой карт Type 2280/25110(длиной до 110 мм).
Первый слот работает в режиме PCI-E 5.0 4x
поддерживает накопители формата 25110/2280.
Второй слот работает в режиме PCI-E 4.0 4x и
поддерживает накопители формата 22110/2280.m.2 SSD
RAID из M.2 RAID 0, 1, 10 из NVME (PCI-E M.2)
Поддержка NVMe Boot Да
RAID-контроллер Встроен в чипсет,
возможно построение RAID массивов уровней 0, 1, 10
из SATA устройств
SATA 6Gb/s 4 канала
Коммуникации
Сеть 2.5 Гбит/с. Сетевой контроллер Intel
Стандарты Wi-Fi WiFi AX (a/b/g/n/ac/ax)
Максимальная скорость Wi-Fi 2400 Мбит/сек
Интегрированный Bluetooth Есть, Bluetooth 5.2
Интерфейс, разъемы и выходы
Контроллер USB USB 3.2 контроллер встроен в чипсет,
USB 3.2 контроллер встроен в процессор
USB разъемы на задней панели 3x USB 3.1 Gen2,
1x USB Type C (5 Gbps), 4x USB 3.0 (USB 3.1 Gen1),
4x USB 2.0
Внутренние порты USB на плате
1x USB 3.2 Gen2x2 (type С), 2x USB 3.0 (USB 3.1 Gen1),
4x USB 2.0 возможно подключить на корпусе или через планку портов
Порты 1x COM (внутренний коннектор),
1x RJ-45 LAN, 2x Wi-Fi антенна порты
Клавиатура/мышь USB
Слоты для установки плат расширения
Количество разъемов PCI Express 16x
2 слота 16x PCI-E 4.0 работают в режиме 16-4
Количество разъемов PCI Express 1x
1 слот 1x PCI-E 3.0
Встроенная видеокарта
Видео M/B Используется встроенное в процессор.
ПРЕДУПРЕЖДЕНИЕ
При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Версия HDMI 2.1
Максимальное разрешение экрана
4096 x 2160 @ 60 Гц при подключении HDMI монитора
Видео разъемы на задней панели HDMI
Макс. кол-во подключаемых мониторов 2
Поддержка HDCP Есть
Поддержка CrossFire Да
Встроенная звуковая карта
Звук 8-канальный HDA
кодек Realtek ALC1220-VB
Аудио разъемы на задней панели
1x оптический S/PDIF-out, Line-out, Mic-in
Охлаждение
Охлаждение Пассивное охлаждение
Количество разъемов для вентиляторов
7x 4-pin коннектор МП
Технологии уменьшения шума охлаждающей системы GIGABYTE Smart Fan 6
Питание
Требования к блоку питания
Поддерживаются только 24+8+4 pin блоки питания
Прочие характеристики
BIOS UEFI AMI BIOS, 256 Мб
Безопасность
Внутренний коннектор для модуля
GC-TPM2.0 SPI или GC-TPM2.0 SPI 2.0
Размеры упаковки 33.75 x 27.31 x 8.17 см
Вес брутто 2.235 кг
