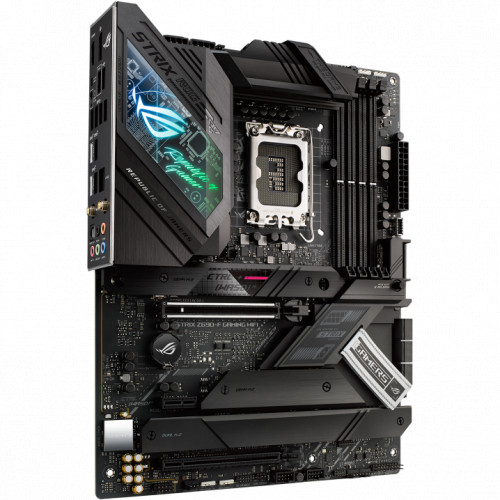

ASUS ROG STRIX Z690-F GAMING WIFI

 Технические характеристики

Производитель



ASUS

Модель



ROG Strix Z690-F Gaming Wi-Fi

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Turbo Boost, Extreme Memory Profile (XMP), Optane

Форм-фактор



ATX

Количество слотов памяти



4 x DDR5

Поддерживаемые частоты памяти, МГц



4800, 5000, 5200, 5400, 5600, 5800, 6000, 6200, 6400

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



6

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



4 x M.2 , Поддержка RAID

Интерфейс М2 слота (-ов)



3х PCI Express 4.0 х4, 1х Универсальный (SATA+PCI-E 4.0 х4)

Количество слотов PCI Express



1 слот x1, 2 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



1 х слот PCI-E 5.0 x16, режим работы x16
1 х слот PCI-E 3.0 x16, режим работы x4 или х4/х4

Аудиокодек



SupremeFX ALC4080

Количество каналов



8

Сетевой контроллер



Intel 2.5Gb LAN, Intel Wi-Fi 6E

Видеоразъемы на задней панели



1 x HDMI, 1 x DisplayPort

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x 4-pin CPU Fan, 1 x 4-pin CPU OPT Fan, 1 x 4-pin AIO Pump, 5 x 4-pin Chassis Fan, 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C) , 1 x USB 3.2 Gen 1 header supports additional 2 x USB 3.2 Gen 1 ports, 2 x USB 2.0 headers support additional 4 x USB 2.0 ports, 3 x Addressable Gen 2 headers, 1 x AURA RGB header, 1 x BMC header, 1 x CPU Over Voltage jumper, 1 x Front Panel Audio (AAFP) , 1 x SPI TPM header (14-1pin), 1 x 20-3 pin System Panel header with Chassis intrude function, 1 x Thermal Sensor header, 1 x Thunderbolt header

Коннекторы питания



2 x 8-pin, 24-pin

Прочие разъемы на задней панели



RJ-45 LAN, Rear-out, Sub/сenter-out, Line-in, Line-out, Mic-in, Optical S/PDIF-Out, RP-SMA x 2

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)



4

Количество USB 3.1 Gen 2 (3.2 Gen 2)



2

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)



1

Количество USB 3.2 Gen 2x2 Type-C



1

Особенности подсветки



Встроенная подсветка, Разъем для подключения LED лент

Встроенные кнопки



Кнопка Clear CMOS на задней панели, Кнопка USB BIOS Flashback на задней панели

Сетевые и беспроводные коммуникации



2.5 Gigabit Ethernet (2500 Мбит/с), Wi-Fi, Bluetooth

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



2 порта USB 2.0 для подключения периферийных устройств
16+1 силовых модулей, 8-контактные разъемы питания ProCool II
Встроенные радиаторы для слотов М.2
Кнопка Q-Release для слота PCIe (легкое снятие видеокарты)
Встроенный модуль Wi-Fi 6E (802.11ax) + Bluetooth 5.2
Аудиокодек с усилителем Savitech SV3H712
Встроенная в интерфейс UEFI BIOS утилита MemTest86
Полноцветная синхронизируемая подсветка Aura Sync
Единый центр управления ASUS Armoury Crate

Размер (Ш х В)



30.5 x 24.4 см

Размер упаковки (Ш х В х Г)



34.1 х 27.4 х 7 см

Вес с упаковкой



2.23 кг
