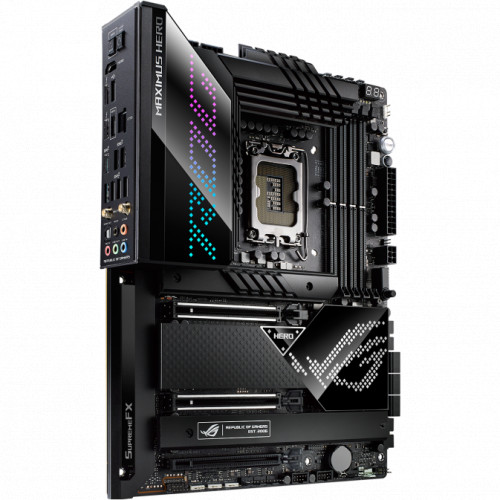

ASUS ROG MAXIMUS Z690 HERO

 Технические характеристики

Производитель



ASUS

Модель



ROG Maximus Z690 Hero

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Turbo Boost, Extreme Memory Profile (XMP), Optane

Форм-фактор



ATX

Количество слотов памяти



4 x DDR5

Поддерживаемые частоты памяти, МГц



4800, 5000, 5200, 5400, 5600, 5800, 6000, 6200, 6400

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



6

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



3 x M.2 , Поддержка RAID

Интерфейс М2 слота (-ов)



1х PCI Express 3.0 х4, 1х PCI Express 4.0 х4, 1х Универсальный (SATA+PCI-E 4.0 х4)

Количество слотов PCI Express



3 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



2 х слота PCI-E 5.0 x16, режим работы x16 или х8/х8
1 х слот PCI-E 4.0 x16, режим работы x4 или х4/х4

Аудиокодек



SupremeFX ALC4082

Количество каналов



8

Сетевой контроллер



Intel 2.5Gb LAN, Intel Wi-Fi 6E

Видеоразъемы на задней панели



1 x HDMI

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x 4-pin CPU Fan, 1 x 4-pin CPU OPT Fan, 1 x 4-pin AIO Pump, 4 x 4-pin Chassis Fan, 1 x W_PUMP+, 1 x 2-pin Water In, 1 x 2-pin Water Out, 1 x 3-pin Water Flow, 1 x 6-pin PCIe Graphics Card connector, 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C) , 2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports, 2 x USB 2.0 headers support additional 4 x USB 2.0 ports, 3 x Addressable Gen 2 headers, 1 x AURA RGB header, 1 x FlexKey button , 1 x Front Panel Audio (AAFP) , 1 x SPI TPM header (14-1pin), 1 x ReTry button, 1 x 10-1 pin System Panel header, 1 x Thermal Sensor header

Коннекторы питания



2 x 8-pin, 24-pin

Прочие разъемы на задней панели



Thunderbolt 4 x 2, RJ-45 LAN, Rear-out, Sub/сenter-out, Line-in, Line-out, Mic-in, Optical S/PDIF-Out, RP-SMA x 2

Количество USB 3.1 Gen 2 (3.2 Gen 2)



6

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)



1

Особенности подсветки



Встроенная подсветка, Разъем для подключения LED лент

Встроенные кнопки



Кнопка включения на плате, Кнопка Clear CMOS на задней панели, Кнопка USB BIOS Flashback на задней панели

Сетевые и беспроводные коммуникации



2.5 Gigabit Ethernet (2500 Мбит/с), Wi-Fi, Bluetooth

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



2 порта USB 2.0 для подключения периферийных устройств
20+1 силовой модуль (90А каждый), разъемы питания ProCool II
Встроенные радиаторы для слотов М.2
Кнопка Q-Release для слота PCIe (легкое снятие видеокарты)
Фирменный кронштейн для видеокарты в комплекте
Адаптер ROG Hyper M.2 Card (2 х 2242/2260/2280/22110, PCIe 4.0 x4)
Встроенный модуль Wi-Fi 6E (802.11ax) + Bluetooth 5.2
Аудиокодек + встроенный ЦАП ESS ES9018Q2C
Встроенная в интерфейс UEFI BIOS утилита MemTest86
Полноцветная синхронизируемая подсветка Aura Sync
Единый центр управления ASUS Armoury Crate

Размер (Ш х В)



30.5 х 24.4 см

Размер упаковки (Ш х В х Г)



36.7 х 31 х 11 см

Вес с упаковкой



3.77 кг
