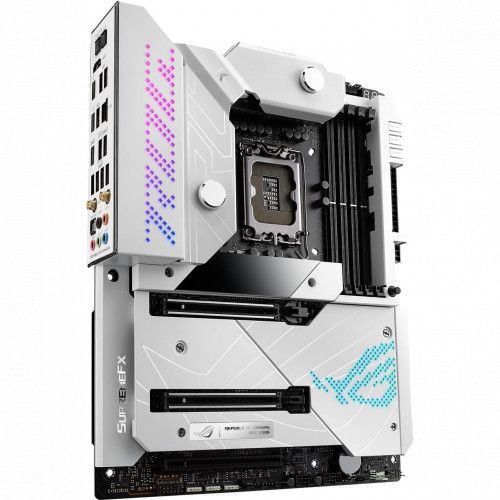

ASUS ROG MAXIMUS Z690 FORMULA

 Технические характеристики

Производитель



ASUS

Модель



ROG Maximus Z690 Formula

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Turbo Boost, Extreme Memory Profile (XMP), Optane

Форм-фактор



ATX

Количество слотов памяти



4 x DDR5

Поддерживаемые частоты памяти, МГц



4800, 5000, 5200, 5400, 5600, 5800, 6000, 6200, 6400

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



6

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



3 x M.2 , Поддержка RAID

Интерфейс М2 слота (-ов)



1х PCI Express 3.0 х4, 1х PCI Express 4.0 х4, 1х Универсальный (SATA+PCI-E 4.0 х4)

Количество слотов PCI Express



3 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



2 х слота PCI-E 5.0 x16, режим работы x16 или х8/х8
1 х слот PCI-E 4.0 x16, режим работы x4 или х4/х4

Аудиокодек



SupremeFX ALC4082

Количество каналов



8

Сетевой контроллер



Marvell 10Gb, Intel Wi-Fi 6E

Видеоразъемы на задней панели



1 x HDMI

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x 4-pin CPU Fan, 1 x 4-pin CPU OPT Fan, 1 x 4-pin AIO Pump, 4 x 4-pin Chassis Fan, 1 x W_PUMP+, 1 x 2-pin Water In, 1 x 2-pin Water Out, 1 x 3-pin Water Flow, 1 x 6-pin PCIe Graphics Card, 1 x USB 3.2 Gen 2x2 (supports USB Type-C), 2 x USB 3.2 Gen 1 support(s) additional 4 x USB 3.2 Gen 1 ports, 2 x USB 2.0 support(s) additional 4 x USB 2.0 ports, 3 x Addressable Gen 2, 1 x AURA RGB, 1 x FlexKey button, 1 x 12-1 pin Front Panel Audio (AAFP), 1 x SPI TPM (14-1pin), 1 x 10-1 pin System Panel, 1 x Thermal Sensor

Коннекторы питания



2 x 8-pin, 24-pin

Прочие разъемы на задней панели



Thunderbolt 4, RJ-45 LAN, Rear-out, Sub/сenter-out, Line-in, Line-out, Mic-in, Optical S/PDIF-Out, RP-SMA x 2

Количество USB 3.1 Gen 2 (3.2 Gen 2)



6

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)



1

Особенности подсветки



Встроенная подсветка, Разъем для подключения LED лент

Встроенные кнопки



Кнопка включения на плате, Кнопка перезагрузки на плате, Кнопка Clear CMOS на задней панели, Кнопка Flash BIOS на задней панели

Сетевые и беспроводные коммуникации



10 Gigabit Ethernet (10000 Мбит/с), Wi-Fi, Bluetooth

BIOS



256 Мб, UEFI BIOS, AMI BIOS

Дополнительно



3 порта USB 2.0 для подключения периферийных устройств
Мощная система питания: 20+1 силовой модуль (105 А каждый), разъемы питания ProCool II
Сплавные дроссели Microfine, металлические конденсаторы
Большие радиаторы системы питания, ватерблок EK CrossChill, термопрокладки с высокой теплопроводностью, радиаторы M.2 с двумя усилительными пластинами, разъемы для подключения СВО
Адаптер ROG Hyper M.2 Card: 1 х M.2 (2242/2260/2280/22110, PCIe 5.0 x4), 1 х M.2 (2242/2260/2280/22110, PCIe 4.0 x4)
Фирменный кронштейн для видеокарты в комплекте
2-дюймовый OLED-дисплей LiveDash
Полноцветная синхронизируемая подсветка Aura Sync
Кнопка Q-Release для слота PCIe (легкое снятие видеокарты)
Защелки Q-Latch для слотов M.2
Диагностический индикатор Q-Code
Перепрограммируемая кнопка перезагрузки (FlexKey)

Размер (Ш х В)



30.5 х 24.4 см

Размер упаковки (Ш х В х Г)



36.5 х 30.5 х 11 см

Вес с упаковкой



4.5 кг
