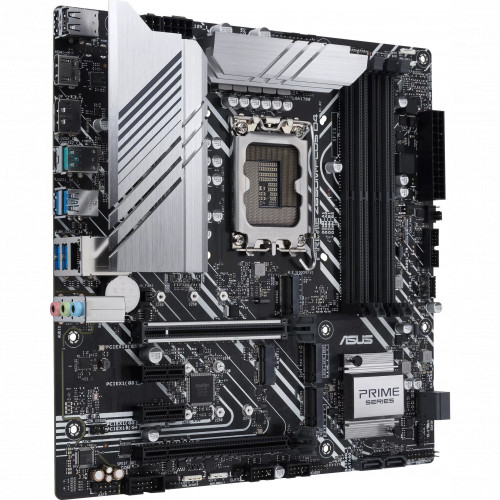

ASUS PRIME Z690M-PLUS D4

 Технические характеристики

Производитель



ASUS

Модель



Prime Z690M-Plus D4

Сокет



LGA1700

Поддержка микроархитектуры процессора



Alder Lake

Чипсет



Intel Z690

Поддержка технологий Intel



Turbo Boost, Extreme Memory Profile (XMP), Optane

Форм-фактор



Micro ATX

Количество слотов памяти



4 x DDR4

Поддерживаемые частоты памяти, МГц



2133, 2400, 2666, 2800, 2933, 3000, 3200, 3333, 3400, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4600, 4800, 5000, 5133, 5333

Внимание



Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Maксимальный объем оперативной памяти



128 Гб

Количество разъемов SATA 3



4

RAID-массив из SATA устройств



0, 1, 5, 10

Разъемы для SSD



3 x M.2

Интерфейс М2 слота (-ов)



2х PCI Express 4.0 х4, 1х Универсальный (SATA+PCI-E 4.0 х4)

Количество слотов PCI Express



2 слота x1, 2 слота x16

Стандарт PCI Express



5.0

Режимы работы слотов PCI Express



1 х слот PCI-E 5.0/4.0/3.0 x16, режим работы x16
1 х слот PCI-E 4.0/3.0 x16, режим работы x4

Аудиокодек



Realtek ALC897

Количество каналов



8

Сетевой контроллер



Intel I219-V

Видеоразъемы на задней панели



1 x HDMI, 1 x DisplayPort

Внимание



При использовании процессоров без встроенного видео видеовыходы на плате не работают

Внутренние коннекторы



1 x 4-pin CPU Fan, 1 x 4-pin CPU OPT Fan, 1 x 4-pin AIO Pump, 3 x 4-pin Chassis Fan, 1 x USB 3.2 Gen 1 (supports USB Type-C), 1 x USB 3.2 Gen 1 (supports additional 2 x USB 3.2 Gen 1 ports), 2 x USB 2.0 (support additional 4 x USB 2.0 ports), 3 x Addressable Gen 2, 1 x AURA RGB, 1 x Clear CMOS, 1 x COM Port, 1 x Front Panel Audio (AAFP), 1 x S/PDIF Out, 1 x SPI TPM (14-1pin), 1 x 20-3 pin System Panel with Chassis intrude function, 1 x Thunderbolt

Коннекторы питания



4-pin, 8-pin, 24-pin

Прочие разъемы на задней панели



RJ-45 LAN, Line-in, Line-out, Mic-in

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)



4

Количество USB 3.1 Gen 2 (3.2 Gen 2)



1

Количество USB 3.2 Gen 2x2 Type-C



1

Особенности подсветки



Разъем для подключения LED лент

Сетевые и беспроводные коммуникации



Gigabit Ethernet (1000 Мбит/с)

BIOS



192 (128+64) Мб, UEFI BIOS, AMI BIOS

Дополнительно



2 порта USB 2.0 для подключения периферийных устройств
Система питания: 11 силовых модулей DrMOS (10+1), разъемы питания ProCool, высококачественные дроссели и долговечные конденсаторы
Технология ASUS OptiMem II для повышения стабильности оперативной памяти
Гибридные разъемы для вентиляторов и утилита Fan Xpert 4
Комплекс защитных технологий ASUS 5X Protection III
Слот М.2 Key E для подключения беспроводного адаптера Wi-Fi/BT (приобретается отдельно)
Усиленный стальной слот PCIe SafeSlot
Поддержка RGB-подсветки Aura Sync

Размер (Ш х В)



24.4 х 24.4 см

Размер упаковки (Ш х В х Г)



28 х 26.5 х 6.8 см

Вес с упаковкой



1.3 кг
