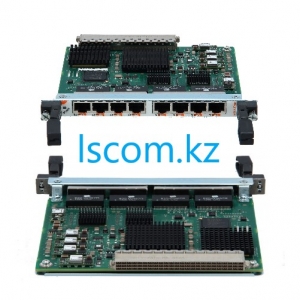

SPA-8X1FE-TX-V2

Совместимость продуктов

• Коммутаторы Cisco Catalyst серии 6500

• Cisco 7600 Series Router

• Cisco 12000 Series Router (только 8-портовый)

• Маршрутизатор Cisco XR серии 12000 (только 8-портовый)

• Маршрутизатор Cisco ASR серии 1000

Плотность портов на SPA

Восемь портов Fast Ethernet

Физические интерфейсы

RJ-45 с поддержкой до 100 м Кабель неэкранированной витой пары (UTP) категории 5 или экранированной витой пары (STP)

Светодиодные индикаторы

• Состояние SPA - двухцветный зеленый и желтый светодиоды кодируют состояние SPA следующим образом:

• Светодиод выключен: SPA выключен

• LED желтый: SPA включен и инициализируется

• Зеленый светодиод: SPA включен и работает

В дополнение к индикатору состояния, SPA также имеют двухцветный индикатор, назначенный каждому порту для индикации состояния порта. Зеленый и желтый светодиоды кодируют состояние порта следующим образом:

• Светодиод не горит: порт не активируется программным обеспечением

• Желтый светодиод: порт активируется программным обеспечением, но существует проблема с каналом Ethernet

• Зеленый светодиод: порт активируется программным обеспечением, и существует действующее соединение Ethernet

Особенности и функции

• Автосогласование с автоматическим определением режимов 10/100 Мбит / с

• Полные и полудуплексные операции

• Завершение 802.1Q VLAN

• Завершение 802.1ad QinQ (стековая обработка VLAN)

• поддержка Jumbo-кадров (9188 байт)

• Поддержка интерактивной вставки и удаления через интерфейс командной строки (CLI) (OIR)

• управление потоком 802.3x

• Блок данных протокола моста (BPDU), фильтрация протокола обнаружения Cisco и протокола VLAN (VTP)

• туннелирование по протоколу уровня 2 (BPDU, протокол обнаружения Cisco и VTP)

• Список доступа уровня 2 (фильтрация по MAC-адресам)

• До 8000 VLAN на SPA и ограничение в 4000 VLAN на порт для 802.1q

• До 5000 учетных записей MAC для каждого SPA (исходный учет MAC на входе и целевой MAC на выходе)

• До 2000 записей MAC-адресов для фильтрации MAC-адресов назначения на SPA и до 1000 записей фильтрации MAC-адресов на порт

• Счетчик байтов и пакетов для каждого порта для отбрасывания политик; капли переподписки; ошибка циклической избыточности (CRC) падает; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов и пакетов для каждой VLAN для отбрасывания политики; капли переподписки; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов на порт для хороших байтов и отброшенных байтов

Другие поддерживаемые функции программного обеспечения:

• Ethernet через многопротокольную коммутацию по меткам (EoMPLS)

• QoS

• Протокол маршрутизатора с горячим резервированием (HSRP)

• Протокол резервирования виртуального маршрутизатора (VRRP)

Управление сетью

Управление сетью:

• CLI хост-системы

• Простой протокол управления сетью (SNMP)

MIB, связанные с запасами и управлением активами:

• Entity-MIB (RFC 2737)

• Cisco-сущность-актив-MIB

Управление неисправностями:

• Cisco-entity-заменяемый на месте блок (FRU) -control-MIB

• Cisco-сущность-сигнализация-MIB

• Cisco-сущность-датчик-MIB

Управление физическим интерфейсом:

• IF-MIB

• Etherlike-MIB (RFC 2665)

Другие MIB:

• Удаленный мониторинг (RMON) -MIB (RFC 1757)

• QoS-MIB на базе класса Cisco

• MIB, связанные с MPLS

• Ethernet MIB / RMON

Надежность и доступность

ОИР СПА в рамках ГЛОТКА

Физические характеристики

• Вес: 0,75 фунта (0,34 кг)

• Высота: 0,8 дюйма (2,03 см) (одна высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Сила

• 8-портовый FE SPA: 16,2 Вт

Экологические характеристики

• Температура хранения: от -38 до 150 ° F (от -40 до 70 ° C)

• Рабочая температура, номинальная: от 32 до 104 ° F (от 0 до 40 ° C)

• Рабочая температура, кратковременно: от 32 до 131 ° F (от 0 до 55 ° C)

• Относительная влажность хранения: от 5 до 95% относительной влажности

• Рабочая влажность, номинальная: от 5 до 85% относительной влажности

• Рабочая влажность, кратковременно: от 5 до 90% относительной влажности

• Рабочая высота: от -60 до 4000 метров

Соответствие и одобрения агентства

безопасности

• UL 60950-1

• CSA C22 № 60950-1

• EN 60950-1

• МЭК 60950-1

• AS / NZS 60950

• EN 60825-1

• EN 60825-2

• 21 CRF 1040

EMC

• FCC, часть 15, класс A

• ЛЕД 003-класс А

• CISPR 22 класс A

• EN 55022 Класс A

• EN 300386, класс A

• AS / NRZ класс A

• VCCI-класс A

• EN 50082-1 ​​/ EN 6100-6-1

• EN 55024

• BSMI Класс A

• IEC / EN61000-3-2 Гармоники линий электропередач

• IEC / EN61000-3-3 Колебания напряжения и мерцание

• МЭК / EN61000-4-2 Устойчивость к электростатическим разрядам (контакт 8 кВ, воздух 15 кВ)

• IEC / EN61000-4-3 Излучаемая устойчивость (10 В / м)

• IEC / EN61000-4-4 Электрическая устойчивость к быстрым переходным процессам (мощность 2 кВ, сигнал 1 кВ)

• Импульсный порт IEC / EN61000-4-5 (4 кВ, 2 кВ, DM)

• Порт сигнала перенапряжения IEC / EN61000-4-5 (1 кВ внутри помещения, 2 кВ вне помещения)

• Порт постоянного тока IEC / EN61000-4-5 (1 кВ)

• МЭК / EN61000-4-6 Невосприимчивость к проводимым помехам (10 Vrms)

• МЭК / EN61000-4-8 Иммунитет к магнитному полю с частотой мощности (30 А / м)

• IEC / EN61000-4-11 Падения напряжения, короткие прерывания и изменения напряжения

Телеком

• IEEE 802.3

Отраслевые стандарты

Соглашения SPA Cisco Fast Ethernet разработаны с учетом следующих требований (в настоящее время выполняется определенная квалификация):

• Стандарты построения сетевого оборудования SR-3580 (NEBS): уровни критериев (соответствует уровню 3)

• GR-63-CORE-NEBS: физическая защита

• GR-1089-CORE-NEBS ЭМС и безопасность
